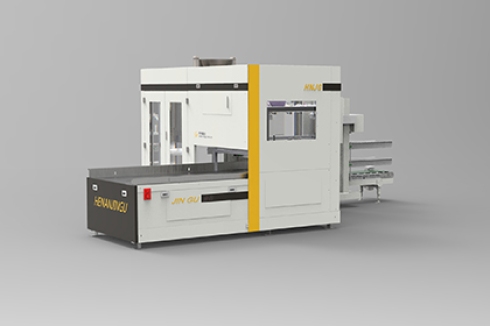

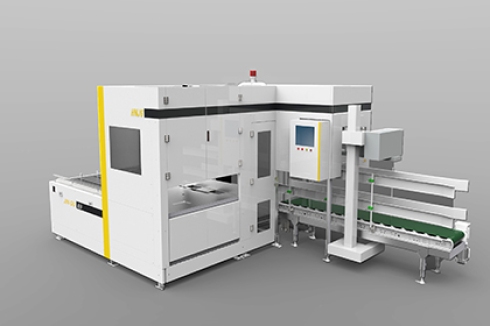

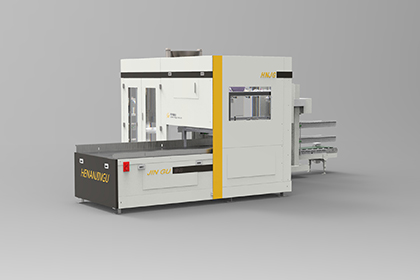

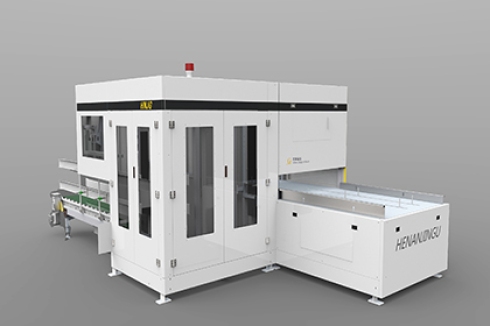

JSZG700散体物料全自动灌包系统

JSZG700散体物料全自动灌包系统是散状物料自动灌装缝口的专用设备,由我公司自主研发。
该灌包机设计合理、造型美观、结构紧凑、性能稳定,并且可以根据用户要求做到不同产品规格自动切换,因此使用十分方便。
整机设备主要由供袋系统、取挂袋系统、灌装系统、输送系统、贴标系统以及自动控制系统组成。具有以下特点:1.对包装袋适用范围广。由于对取袋系统做了很多特殊的设计,本系统除了能适用塑料包装袋、覆膜编织袋和纸袋外,也能使用行业内较难处理的普通编织袋。2.供袋系统储袋量大,以普通塑料编织袋为例,一次上袋量可达600条,可供使用半小时以上。极低的上袋频率可最大程度的减少人员的使用量。3.取袋故障时可自动排

产品优势

单位时间产量:700包/小时
包装袋种类:非覆膜聚丙烯编织袋
取袋、套袋成功率≥99%
贴标签成功率≥99.5%

设备构造

JSZG700散体物料全自动灌包系统主要由供袋系统、取挂袋系统、灌装系统、输送系统、贴标系统和自动控制系统六部分组成。

1、 供袋系统由供袋平台和袋剥离机构组成,供袋平台有放袋、储袋和吸袋三个区域,可同时存放三摞包装袋,依次向前传送。袋剥离机构由气缸作为执行元件,能很好的起到袋间剥离作用,保证取袋时的稳定性。

2、 取挂袋系统由取袋装置、开口装置、故障袋排除机构和挂袋机构组成,该机构采用气缸和伺服电机作为执行元件,其中取袋机构和开口装置采取针对编制袋的特殊结构,配合使用压缩空气、光电传感器、压力传感器和PLC自动控制等技术手段,实现取袋,挂袋,故障袋排除的全自动操作。

3、 灌装系统包括下料装置和袋口整形机构,下料装置作用是将称量好的物料装入套好的包装袋中。下料装置上设有除尘装置,可有效降低粉尘外泄。袋口整形机构可使下料后袋口保持平整,提高缝包可靠性和稳定性。本系统是整机设备的核心部分,其他系统工作均围绕其进行。通过PLC程序巧妙的控制,可使个部分协调、高效稳定的在此区域运行。

4、 输送系统由袋导入装置、同步输送装置、输送皮带机、全自动缝包机和推包装置组成。本系统的作用是将灌装好的包装袋保持良好的状态送入缝包机进行缝口作业。

5、 贴标系统分为标签吸取机构和标签供给机构,标签供给机构可存放两小时以上使用量的标签,由吸取机构将标签逐一取出并送至全自动缝包机,实现标签和缝口一次完成。

6、自动控制系统:本系统主要由PLC、工业控制计算机、变频器、传感器及各种对应的执行机构、驱动元件所组成,运用现代工业控制技术、通信技术、驱动技术来实现整台设备的智能控制,保证系统高效、稳定、安全运行。

配置参数



序号

项目名称

参 数

JSZG650

1

包装重量

15-70kg

2

灌装速度

650袋/小时

3

总功率

8.5kW

4

耗气量

10m3/h

5

气源压力

0.5-0.6MPa

6

缝口速度

0.2m/s

7

控制方式

工业计算机加PLC系统
